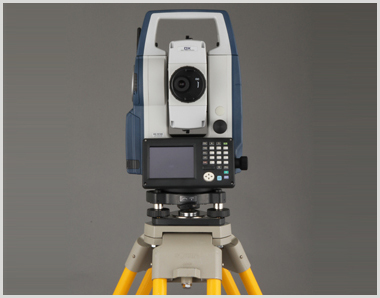

Series DX




  • 제품 상세정보 : 어떤 환경에서도 작업을 쉽고 빠르게 할 수 있는 새로운 시준 기술의 최첨단 토탈 스테이션 Direct Aiming X-ellence Station




Series DX

  • 제품 상세정보 : 어떤 환경에서도 작업을 쉽고 빠르게 할 수 있는
    새로운 시준 기술의 최첨단 토탈 스테이션
    Direct Aiming X-ellence Station


  • 우수한 자동 시준 기술 : DX는 눈으로 시준하는 것보다 더 우수한 자동시준 정밀도를 제공합니다.
  • 향상된 각도 측정 시스템 : 소끼아의 오리지널 엡솔루트 엔코더는 어떤 작업 환경에서도 지속적인 신뢰도를 제공합니다.
  • RED-tech 기술 무타겟 EDM : 30cm에서 1,000m 까지 무타겟 작업이 가능합니다.
  • 원거리 데이터 통신 : 블루투스 Class 1 의 무선 기술로 신뢰할 수 있는 데이터 통신을 제공합니다.
  • 방수는 물론 견고하고 사용자 친화적
  • MAGNET™ Field 어플리케이션 소프트웨어 탑재 : 정밀한 측량을 위한 클라우드 기반의 솔루션인 MAGNET 소프트웨어가 탑재되어 있습니다.





모델

DX-101AC

DX-102AC

DX-103AC

DX-105AC

망원경 부
배율/분해력
30x / 2.5"
길이: 168mm, 렌즈구경: 45mm, 이미지: 직립, 시계: 1°30` (26m/1,000m), 최소 초점: 1.3m,
십자선 조명: 5 밝기 등급
측각부
최소표시(선택 가능)
0.5" / 1"
1" / 5"
정밀도
1”
2”
3”
5”
IACS
제공
-
이중축 보정기/고리메이션 보정
이중축 액체 틸트 센서, 작업범위±6’/고리메이션 보정 가능
측거부
레이저출력
무타겟 모드: Class 3R / 프리즘/시트타겟 모드: Class 1
측정범위
(보통조건)*2
무타겟
0.3 에서 800m / 좋은 조건 하에서: 1,000m 까지
반사시트
RS90N: 1.3에서 500m, RS50N: 1.3에서 300m, RS10N: 1.3에서 100m
미니 프리즘
CP01: 1.3에서 2,500m, OR1PA: 1.3에서 500m
1소자 프리즘
1.3에서 5,000m / 좋은 조건 하에서: 6,000m
3소자 프리즘
8,000m 까지 / 좋은 조건 하에서: 10,000m까지
디스플레이 최소표시
정밀: 0.0001 / 0.001m / 고속: 0.001m 트래킹: 0.01m
정밀도
무타겟
(2 + 2ppm x D) mm
.
반사시트*4
(2 + 2ppm x D) mm
.
CP/AP프리즘
(1.5 + 2ppm x D) mm
측정 시간
정밀: 0.9s (최초 1.5s), 고속: 0.6s (최초 1.3s), 트래킹: 0.3s (최초 1.3s)
모터 드라이브 시스템
.
타입
DC Servo motor
.
최대 회전 속도
70°/sec
자동 시준
작업 범위
1소자 AP 프리즘
1.3 에서 1,000m
.
반사 시트
5 에서 50m
.
360˚ 프리즘
2 에서 600m
.
미니 프리즘
CP01: 1.3에서 700m, OR1PA : 1.3에서 500m
운영체제, 인터페이스와 데이터 처리
운영체제/어플리케이션
마이크로소프트 윈도우 CE 6.0/마그넷 필드
디스플레이/키보드
3.5인치, LED 조명을 가진 semi-transmissive TFT QVGA 칼라 LCD, 터치스크린, 자동 밝기 조절/26개의 조명 키
컨트롤 화면 위치
양면 (한쪽 면에는 터치스크린만 있음)
트리거 키
장비 오른쪽에 위치
데이터 저장
내부 메모리
500MB 내부 메모리
.
플러그-인 메모리
USB 플래쉬 메모리 (최대. 8GB)
인터페이스
RS-232C, USB2.0(타입 A/ 미니 B)
블르투스 모뎀(선택)
블루투스 Class1, Ver. 2.1+EDR, 작동범위 : 300m까지
일반
레이저 포인터
EDM 빔을 사용하는 동축 적색 레이저
가이드 라이트
녹색 LED(524nm)와 적색 LED(626nm), 작업범위:1.3에서 150m
기포
그래픽
6’(내장 원형 기포)
.
원형 기포
10’/2mm
광학 구심
배율:3x, 최소초점: 삼각대 바닥으로부터 0.3m
레이저 구심(옵션)
적색 레이저 다이오드(635nm±10nm), 빔 정밀도: <=1.0mm@1.3m, Class 2 레이저 제품
방진방수
IP65
작업온도
-20 to +50ºC
핸들 포함 규격
207 (W) X 190 (D) X 372 (H) mm
배터리 및 삼각대 포함 무게
약 6.1kg
전원 공급
배터리
탈착식 BDC70
Li-ion 충전식 배터리
작업 시간(20℃)
BDC70
약 5시간(자동 시준을 사용하여 정밀 거리 측정 매 30초마다 반복)
외장 배터리(옵션)
BDC60:약 7시간, BDC61:약 14.5시간,(정밀 거리 측정 시, 자동 시준 사용하여 30초마다 반복)
