  • 다양한 제품 구성
  • 72채널 GPS+GLONASS+SBAS
  • 완전 통합형 UHF+GSM+Bluetooth
  • 음성 메시지 안내 기능
  • 완전 방수 및 밀폐 구조

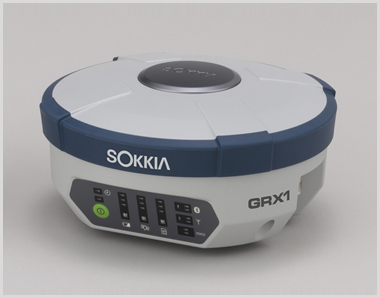

GRX1 GNSS 수신기

GRX1은 GPS+GLONASS 수신기와 안테나, 디지털 UHF 모뎀, 블루투스, GSM/GPRS 모듈 그리고 탈착식 배터리가 마그네슘 합금 본체 안에 컴팩트한 크기의 완전 통합형

Fully Scalable Architecture

GRX1은 사용 목적에 맞도록 가격대비 성능을 사용 목적에 맞도록 선택할 수 있습니다.

사용자가 원한다면 최소한의 비용으로 L1 GPS 수신 장비로 주문제작을 할 수 있으며, L1 GPS+GLONASS로의 업그레이드, L1/L2 GPS로의 업그레이드, 72채널의 L1/L2 GPS+GLONASS으로의 자유로운 업그레이드가 가능합니다.

72 Channels for GPS + GLONASS + SBAS

- GPS, GLONASS 그리고 SBAS 수신이 가능한 72채널 수신기

- GPS L2C 신호 수신

Triple Wireless Technologies Inside

일반적으로 사용되는 무선 장비가 모두 수신기 내부에 장착되는 완전 통합형 수신기입니다.

1) 디지털 UHF 모뎀 (송/수신) : RTK 이동국, 기준국 호환 가능

2) GSM/GPRS 모뎀 : Network RTK용

3) 블루투스 모뎀 : 컨트롤러 또는 기타 블루투스 장치를 연결내장 "UHF 모뎀"과 "UHF+GSM/GPRS 모뎀"은 공장 출하 시 선택 가능

Maximum Versatility in RTK Applications

완전 무선으로 장비 운용이 가능하고 소끼아 특허 기술인 음성 안내 기능은 RTK 측량 또는 Network RTK(VRS RTK)에서 기능의 편의성이 극대화됩니다.

● 내장형 무선 블루트스 또는 GSM/GPRS 모뎀은 GRX1을 이상적인 Network RTK(VRS RTK)수신기로 활용 가능하게 합니다.

● 디지털 UHF모뎀을 활용하여 기타 불필요한 악세사리 없이 GRX1을 RTK 기준국 또는 이동국으로 사용할 수 있습니다.

● 보정신호가 수신되는 VRS 망내에서 Network RTK 활용 가능.

● 음성 안내 기능은 사용자의 RTK가 현재 고정 상태인지 유동 상태인지 그리고 기타 작업 상황을 알려 주어 작업 간 컨트롤러의 디스플레이를 통하여 문제점을 확인하는 과정을 생략할 수 있어 작업 능률이 극대화됩니다.

Other Hardware Features

● 22개의 상태 표시 LED는 밝은 환경에서도 식별이 용이합니다.

● 데이터 저장은 일반적으로 SD카드를 사용하고 대용량 저장을 위하여 SDHC 또한 지원하고 있습니다.

● IP67 방진/방수 등급

● 한 번에 탈/부착이 가능한 배터리로 UHF 라디오 모뎀 통신을 하면서 6시간동안 수신기 운용을 할 수 있습니다. 사용되는 BDC58 Li-ion 배터리는 일반적으로 소끼아 광파기 또는 디지털 레벨에 사용되는 배터리와 동일합니다.

SHC250

SHC 데이터 컬렉터 시리즈인 SHC250의 특징은 최신 버전의 윈도우 모바일 6.5와 풀터치 스크린에 의하여 빠르고 쉽게 조작할 수 있습니다.

Hardware Features

● Windows Mobile Version 6.5

● 806MHz XScale 프로세서

● 3.7”VGA 풀 터치 스크린

● 내장형 Bluetooth 모뎀

● IP66 등급의 방진/방수 등급

Spectrum Survey Field

빠르고, 강력한 기능으로 사용자 편의에 맞게 설계된 전자야장 소프트웨어

● 사용자 편의를 위한 대형 그래픽 디스플레이의 스펙트럼 서베이 필드 소프트웨어는 최소한의 습득 과정으로도 사용하기 쉽도록 설계

● GPS/GNSS 측량과 같은 작업과 좌표 측설및 GIS 데이터 수집 작업에서 작업 능률이 극대화

● 각각의 측량 장비 타입에 따라 개별적인 설정 값을 저장하여 다양한 장비를 복합적으로 운용이 가능

● 보다 더 강력한 데이터 관리가 가능하고 다수의 파일을 여러 종류의 파일 포맷으로 변환이 가능

Spectrum Survey Office

범용 GPS/GNSS 내업 프로그램

● 스펙트럼 서베이 오피스는 GPS/GNSS에서 필요로 하는 모든 기능이 탑재된 소프트웨어

● 툴바, 결과 보고서, 화면 보기등 사용자 편의에 맞게 간편하게 수정이 가능

● 모든 측량 장비 타입에 맞는 포맷 형식으로 데이터 출력이 가능


위성 수신

채널



72 채널



수신 신호

GPS

L1 CA, L1/L2 P-code, L2C



GLONASS

L1/L2 CA, L1/L2 P-code



SBAS

WAAS, EGNOS, MSAS

위치 정확도

정밀 정지측량

L1+L2

H : 3mm+0.5ppm

V : 5mm+0.5ppm



L1

H : 3mm+0.8ppm

V : 4mm+1ppm

신속 정지측량

L1+L2

H : 3mm+0.5ppm

V : 5mm+0.5ppm

키네마틱

L1+L2

H : 10mm+1ppm

V : 15mm+1ppm

RTK

L1+L2

H : 10mm+1ppm

V : 15mm+1ppm

DGPS



< 0.5m



인터페이스

작동



원버튼 - 전원 On/Off, 수신기 리셋, 메모리 초기화

디스플레이 패널



22 LED 상태 지시등



음성 알림



다국어 (수신기 상태 알림)

데이터 관리

메모리



SD/SDHC Card (FAT16/32 형식)

데이터 포맷



RTCM SC104 2.1/2.2/2.3/3.0/3.1, CMR, CMR+,

NMEA, TPS

데이터 Rate



1Hz, 5Hz, 10Hz, 20Hz



통신 포트



RS-232C (4,800~115,200bps)

무선 통신

블루투스



V.1.1, Class1, 115,200bps

디지털 UHF 모뎀



410~470MHz 내장 TX/RX 모뎀

GSM/GPRS 모뎀



내장 (옵션)

사용 환경

방수/방진



IP67(IEC 650529:2001)

충격



2m 폴 낙하



작동 온도

GRX1 수신기

-40℃ ~ +65℃



BDC58 배터리

-20℃ ~ +65℃



UHF/GSM 모뎀

-20℃ ~ +55℃

보관 온도



-45℃ ~ +70℃

방습



100%



규격

재질



마그네슘 합금



크기



184.0mm × 95.0mm (지름×높이)

무게

GRX1 수신기

1.1kg




BDC58 배터리

195g




UHF/GSM 모뎀

115~230g



전원

표준 배터리 BDC58



탈착 가능, Li-ion 충전 배터리, 7.2V, 4.3Ah

작동시간 (20℃ 기준)



7.5 시간 이상 (스태틱 기준)

충전기 CDC68

충전 시간

약 4 시간 (25℃ 기준)




입력 전압

100 ~ 240V AC



외장 전원

입력 전압

6.7 ~ 18V DC
